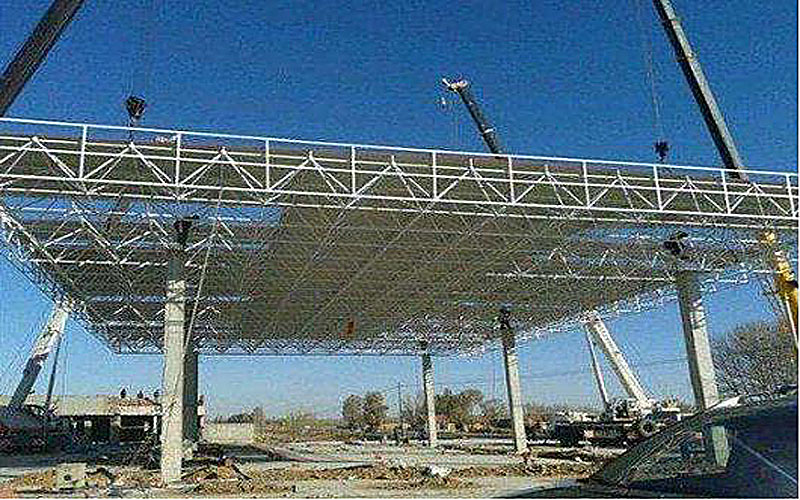

什么是网架结构拆图?
从字面分析把图纸拆开,具体是把整体构件图纸分解成一个个的单体构件,就是我们常说的工艺图,就是把成榀的构件按比例做成一个个的单体构件,把构件上所需的连接板及孔、洞全部标注清楚,工厂加工时只看你的工艺图就可以下料加工的图纸。
拆图也要讲究细节与流程,一个好的网架结构拆图者应该做到:用最少的图纸拆出最多的构件,而且要让生产车间工人看的懂,注意不能有太多的文字叙述,而且要注意材料表,工人制作是按材料表来下料的。
今天分享一边从多年经验拆图师所总结的一些关于网架结构拆图容易出错的关键点。

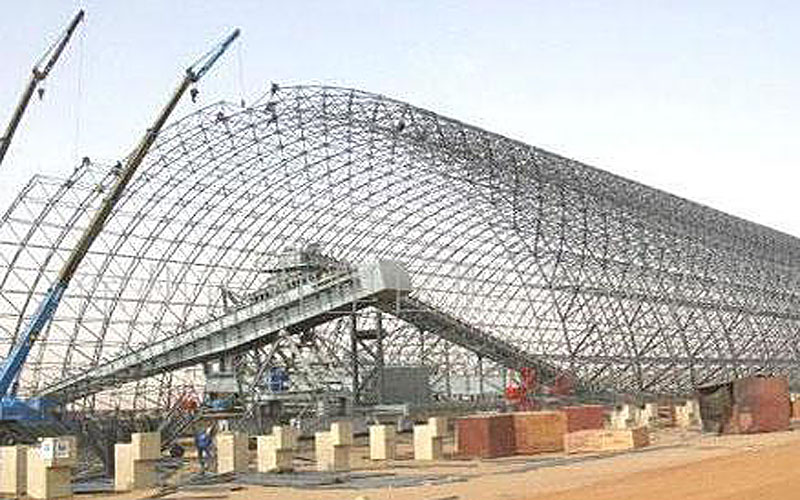

1.计算机制图错误:计算机是制图的表现工具。任何建筑思维设计若是不能用图直观的表现出来,便是失败的设计。即便拆图也不例外。cad可以说是建筑表现的一个语言,但对初学者或未精通者用cad制图仍会出现一些错误。
精确度不准。工厂里生产的构件只要求精确到mm,角度到度。
修改引起的错误:一般初学者为方便了事,当画出构件与实际不符时,常常修改尺寸标注的数字了事,但却不直这样一来回引起更大的误差,同时为计算拉杆,系杆,隅撑长度造成错误。因此要按实际画,是多少就是多少。
放样造成的错误:这是最糟糕错误,因为拆图是以整个放样为基础。若是这里出错,那后面的工作就不准了。因此一般不要初学者做。
2.设计变更引起的错误:这是拆图最常遇到的,所以应同设计院保持紧密联系。当有设计变更要弄清楚改变的是哪些部分,哪些不变。笔者曾遇到一个工程,拆到一半,忽然来了变更,梁由原来的三种截面形式变为九种,柱由四种变为六种,遇到这种情况,******的办法就是重做。
3.设计常识造成错误:要常看设计规范。比如说注意檩条间距是多少,隅撑是多少,怎么定位,怎么布置(不要每个檩托板下都布置,那会出笑话的)还有柱脚螺栓的孔距是多少,应满足什么条件等等,总之在拆图时多想想若自己是安装人员应该如何将其装上,那样会少很多错误,******到工地多看看。
