钢结构详图设计内容和工具
1.1详图设计的内容及要求
通常，一套完整的钢结构详图应包含图纸目录、设计总说明、构件布置图、构件详图。
1.1.1 总说明应包含工程概况、材料要求、焊缝等级及质量要求、构件制作要求、涂装要求、安装要求（如高强螺栓应提供初扭、终扭扭矩要求）等需要说明的内容，表达应明确、清晰、简洁。
1.1.2 构件布置图应根据工程实际情况灵活分布，布置图应表述清晰准确，详图与布置图表达内容相符。
1.1.3 构件详图应选择最有代表性的立面做主视图，在构件视图中应包含构件安装位置、方向，所示视图应能完整表达构件特征。构件中各种材料编号正确，图中注明螺栓规格、孔径、焊缝形式、大小、坡口形式。对于超长、超重构件需要确定分段位置，分段位置确定时应首先考虑运输车辆、起重设备的能力，再考虑材料的合理利用、接头处焊缝位置的错开等问题。
1.2 常用工具软件
详图设计离不开工具软件，常用软件有Tekla Stuctures、Solidworks（机械钢结构深化设计）和Autocad,其它辅助软件有天正结构、探索者、Turetable等。

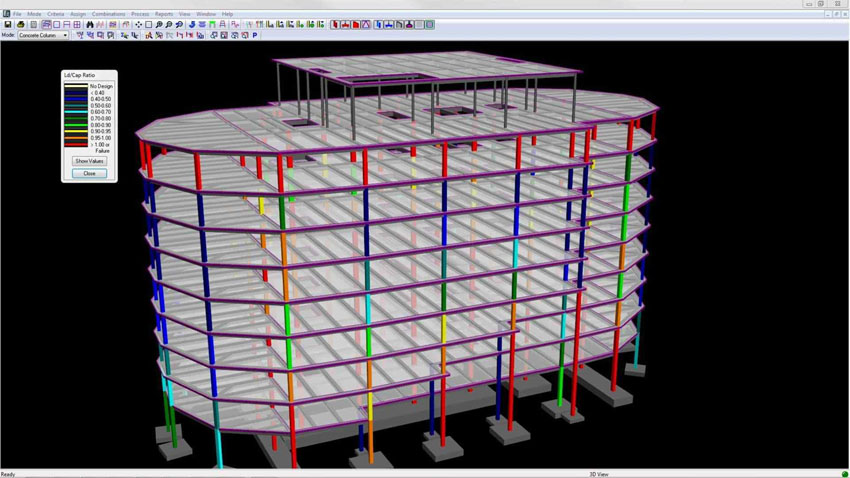

Tekla Stuctures软件是目前使用较多软件，采用3D建模，可以实现全过程多人合作，在建模过程中可以检查节点、构件的位置，材料表、构件统计表、图纸等均可自动创建生产。优点是大大降低画图劳动强度，较大程度避免人工绘图造成的尺寸错误；其自动生成详细的零件清单。其缺点是构件编号多，出图量大，3D详图软件价格较高、操作较复杂，需要较长时间的学习实践，在西北地区普及不是很广。
Autocad是最常用的详图设计软件，但该软件的操作基于2D模型，自带基本元素不足，很多功能缺乏，需要与其它软件结合以及人工的辅助才能完成，因此绘图时间长，图纸的出错率较高，劳动强度大。优点是出图量可灵活掌握，图面及表达可自由布置。
天正、探索者等软件与Autocad软件互相配合使用，其方便的柱网布置、轴线标注、焊缝、标高标注、尺寸标注等可大大减少Autocad的绘图时间。Turetable是将EXCEL与Autocad相互转化的软件，它的应用可节省材料表的编制时间，提高材料表的准确性，使图纸工程量计算和统计变的轻松。
Solidworks主要用于机械钢结构的深化设计，对于齿轮、曲面薄壳钣金、三维铸钢件等，深化设计能力较强。
