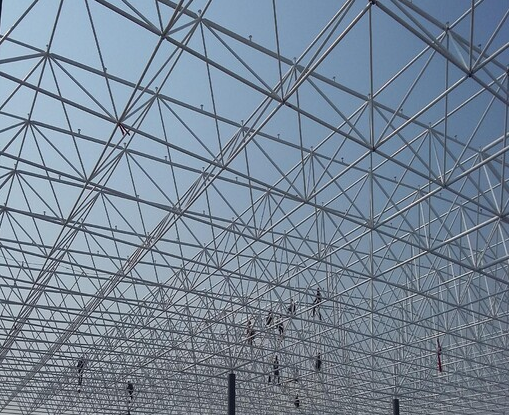

网架结构的选型

文章来源:本站  作者:超级管理员   发布日期:2022-06-28 08:42:39  浏览次数:735次

网架结构的形式很多,其结构的选型是一个复杂的问题。在结构设计中,影响网架结物选型的影响因素主要有:建筑造型、建筑平面形状,跨度大小、支承条件、荷载的形式及大小、刚度要求、屋面构造和材料以及网架的制作和安装方法等。


衡量选型是否恰当合理的几个重要方面为网架结构的技术经济指标、制作安装等施工技术水平和所需的施工周期。

1.制作方法

以网架的节点为例。当节点采用焊接节点时,由平面桁架系组成的交叉桁架体系网架,其制作比由角锥体组成的空间桁架体系网架较为方便;两向正交正放网架比三向网架方便;四角锥网架比三角锥网架方便。


2.安装方法

网架的安装方法为分条或分块安装,或采用高空滑移法,而不是整体提升或吊装时,则采用两向正交正放网架、正放四角锥网架、正放抽空四角锥网架等三种正交正放类网架比选用斜放类网架有利。因为后者在分条或分块吊装时,往往因刚度不足或几何可变性而要增设临时支撑,这是不经济的。


3.用钢指标

网架结构自身的用钢量指标是衡量网架选型的一项重要指标。

当采用周边支承且平面接近方形时,通过满应力优化设计方法来比较,斜放四角锥网架、棋盘形四角锥网架的用钢量较省。因为这两种网架的上弦为受压构件,其网格小、杆件短、压杆稳定验算时稳定承载力接近截面强度,材料利用率高;下弦为受拉构件,其网格大,受拉构件长,节点和杆件数量少,故用钢量省。

当同为四边支承平面尺寸的边长比大于1.5时,因应力分布的关系,则正交正放类网架在相同条件下就比斜放类网架的用钢量少。一些抽空角锥体网架的用钢量一般比不抽空锥体网架少,但抽空角锥体网架的杆件内力比不抽空时的变化要大,对节点和杆件设计的要求高且相对复杂。


4.跨度大小

一般地,对网架结构来说,大跨度为60m以上,中跨度为30~60m,小跨度为30m以下。通过造价等因素综合分析表明,跨度大小对网架选型的影响不大。但大跨度网架一般都是重要的建筑,目前在我国用得比较多的是两向正交正放网架、两向正交斜放网架和三向网架等一类为平面桁架体系组成的网架结构。因为这几种大跨度网架的设计与施工经验比较丰富,技术比较熟练。三向网架、三角锥网架、六角锥网架、一般构造较为复杂,用钢量大,故在中小跨度中较少采用。
