在我们日常的钢结构设计施工的过程中,经常会用到一些钢结构符号,今天我们就来为大家介绍一些这些符号都包含了什么意思。

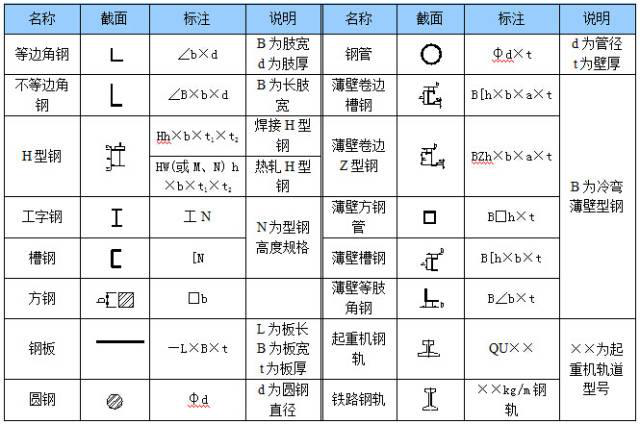

符号含义
GJ钢架
GL或GJL钢架梁
GZ或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
MZ门边柱
XT斜拉条
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG压杆或是圆管
XG系杆
LG拉管
QLG墙拉管
QCG墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架,编号为1号
以上就是钢结构中常用的一些符号的意义。希望对您有所帮助。
