网架12点最重要的知识~~
1、 网架当杆件受拉时，其传力路线为拉力——钢管——锥头或封板——螺栓——钢球；这时套筒不受力。当杆件受压时，其传力路线为压板——钢板——锥头或封板——套筒——钢球。这时螺栓不受力，压力由零件之间接触面来传递。
２、网架封板和锥头主要起连接钢管和螺栓的作用，承受杆件传来的拉力和压力。当杆件管径大于或等于76mm时，宜采用锥头连接；当杆件管径小于76mm时，可采用封板连接。
３、 网架支座节点传递的支承反力的情况，可将支座节点和拉力支座节点；压力支座节点分： 平板压力支座节点、单面弧形压力支座、双面弧形压力支座、球铰压力支座节点和橡胶支座节点。拉力支座节点：平板拉力支座节点和单面弧形拉力支座节点。
４、 底板宽度不宜小于200mm，底板长度可与宽度相同或稍长。支座底板的厚度t应满足底板在支承力作用下的抗弯要求，即按下式计算：t≥f——钢材的抗弯强度设计值；Mb——支座底板弯矩计算值。
５、 为使顶压力均匀，支座底板不宜太薄，其厚度一般不小于16—20mm。
６、 根据用振型分解反应普法对一些网架结构分析表明，在设防烈度为6度或7度的地区，在竖向地震作用下，网架的地震内力和位移均不显著，因此，可不进行竖向抗震验算。而在抗震设防烈度为 8度或9度的地区，网架结构则应进行竖向抗震验算及水平验算。
７、 网壳的分类通常有按层数划分、按高斯曲率划分和按曲面外形划分等三种分类方法。
８、 按层数划分，网壳结构主要有三种，即单层网壳、双层网壳和三层网壳；按高斯曲率划分为零高斯曲率的网壳、正高斯曲率的网壳和负高斯曲率的网壳；按曲面外形划分为柱面网壳、球面网壳、双面抛物面网壳和复杂曲面网壳。
９、 球面网壳分为单层和双层。单层球面网壳分为肋环型球面网壳、施威德肋型球面网 壳、联方型球面网壳、凯威特型球面网壳、 三向格子型球面网壳和短程线型球面网壳。
１０、 网壳的厚度：双层柱面网壳的厚度可取跨度的1/50—1/20；双层球面网壳的厚度一般可取跨度的1/60—1/30。网壳结构的最大挠度值不应超过短向跨度的1/400。
１１、 焊接球网架的主要部件有杆件和空心球。杆件的加工工艺：采购钢管—下料—坡口加工 。

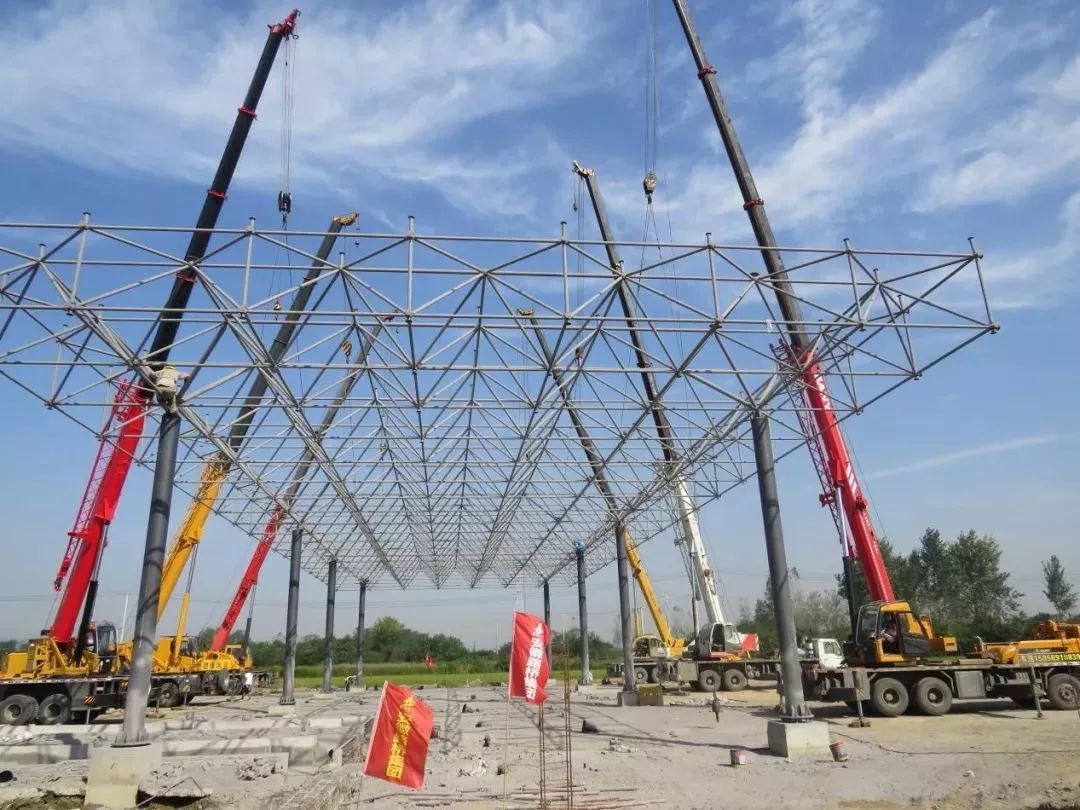

１２、 网架的安装方法随拼装方法和安装机具的选用不同，主要有高空散装法、分条或分块安装法、高空滑移法、整体吊装法、整体提升法和整体顶升法等
